PROYECTO DE INSTALACIÓN TÉRMICA DE CLIMATIZACIÓN Y VENTILACIÓN PARA LA REMODELACIÓN DEL PUEBLO VC ASKAR ANDALUSÍ EN PUY DU FOU TOLEDO. EDIFICIO VC03.2 RESTAURANTE Y OFFICE

Enfase Ingeniería
Premio A+ by Daikin al diseño de climatización basado en la filosofía de trabajo colaborativo BIM
Empresa
Enfase Ingeniería
Dirección
Avda. Castilla la Mancha, 40 local
Contacto Daikin
Almudena Buitrago Illescas
Nombre del proyecto
PROYECTO DE INSTALACIÓN TÉRMICA DE CLIMATIZACIÓN Y VENTILACIÓN PARA LA REMODELACIÓN DEL PUEBLO VC ASKAR ANDALUSÍ EN PUY DU FOU TOLEDO. EDIFICIO VC03.2 RESTAURANTE Y OFFICE
Aplicación y uso
Establecimiento para espectáculos dentro del parque Puy Du Fou España
Localización
Finca Zurraquín Toledo. Parque temático Puy Du Fou Toledo.
Año de visado
2024
Potencia Instalada
71,7/96,3
Singularidad
Nuestro diseño no es ―simplemente― una instalación de climatización; es una pieza de ingeniería escénica que convierte un campamento temático efímero en un “palacio del aire” permanente, sin que el público perciba el más mínimo ruido, corriente ni impacto visual.1- Arquitectura desmontable + ingeniería definitiva con Estructuras textiles ligeras que se montan y desmontan en 72 h con ensambles “plug-&-play”, pero proyectadas bajo las exigencias completas del RITE y CTE-HE/HS. Valor añadido:Demuestra que se puede alcanzar clase energética A incluso en edificaciones temporales, alineando circularidad y normativa.2- Rooftop R-32 “invisible”Lo que lo hace único: Equipo integrado en la cumbrera de la jaima; sólo se ven luminarias árabes y faroles. Difusores perimetrales pintados a mano se confunden con la decoración. Nuestro valor añadido: El confort se percibe, la tecnología no; mejora la inmersión temática y evita “contaminación escénica”.3- Doble recuperación + free-cooling nocturno. Rotor higroscópico 80 % + purga “night-purge” automática: precarga la masa térmica de madrugada y reduce picos diurnos 4 °C.Nustro valor añadido: –23 481 kWh/año y ηu 97 % (muy por encima del mínimo HE 2 80 %).4- BIM-First con trazabilidad COBie.Modelo IFC 4 con parámetros MEP, QR junto a cada unidad y enlace directo al manual de mantenimiento. Nuestro valor añadido:Facilita el facility-management y puntúa en la rúbrica “Diseño colaborativo BIM”.5- Control adaptativo de espectáculos.Lo que lo hace único: Algoritmo que detecta estado “show” (iluminación escénica ≥ 90 %): adapta set-point y caudal en 3 s para absorber cargas de focos y público pasajero.Nuestro valor añadico: Garantiza 23-25 °C / < 700 ppm CO₂ durante picos sin sobredimensionar la planta.6- Escalabilidad renovable.Cubierta preparada para 18 kWp FV, conectada al BMS a través de Modbus-TCP; balance neto previsto 36 % de la demanda anual.Esta fusión de historia viva y tecnología punta demuestra que la eficiencia energética puede ser tan emocionante como la propia leyenda que se narra. Nuestro diseño convierte el Salón Califal en un auténtico “palacio del aire”, donde cada visitante se sumerge en el esplendor andalusí sin notar la maquinaria que hace posible la magia.
Provincia
Tolado
Código Postal
45003
Provincia
Tolado
Tipo de edificio
Climatización y ventilación en nuevo edificio temático para espectáculos.
Fecha finalización de la obra
2024
Superficie climatizada
337,45
Ventajas uso equipos Daikin
1. Selección de equipos de última generación DAIKINRefrigerante R-32 de bajo PCA (675): reduce el impacto GWP un 68 % frente a R-410A y cumple la senda F-Gas 2030.Compresores scroll-inverter y ventiladores EC: rendimiento medio estacional ηs > 0,85, por encima del límite HE 2.Modo “Economy” Daikin: prioriza cargas parciales (70 % del tiempo de operación) para mover el punto de trabajo donde el COP es más alto.2. Recuperación de calor + free-cooling DAIKINEl rotor higroscópico recupera hasta 23.481 kWh/año; con temperaturas exteriores < 18 °C, un algoritmo de free-cooling impulsa aire exterior filtrado, eliminando la etapa de compresión durante 1.300 h/año.3. Control inteligente DAIKIN y ventilación a demandaSensores de CO₂, HR y temperatura dialogan con el control Daikin i-Touch Manager:Ajuste de caudal en tres segundos (PID EC).Estrategia night-purge automática para precargar la masa térmica y recortar el pico matinal.Registro continuo (CSV/IFC) para verificación energética conforme a RITE IT 4.2.2.4. Optimización geométrica en entorno BIMLa coordinación “clash detection” redujo en 35 % la longitud de conductos y en 28% los codos, minorando las pérdidas de carga a 140 Pa en el tramo más desfavorable (valor de cálculo comprobable en modelo IFC). Esto se traduce en un consumo específico de ventilación menor a 0,85 W/(m³·h), por debajo de los 1,2W/(m³·h) establecidos como referencia de buenas prácticas (IDAE “Guía 2022”).5. Plan de autosuficiencia energéticaSe reserva cubierta para 18 kWp fotovoltaicos que alimentarán exclusivamente la climatización (sub-cuadro dedicado). Con un factor de rendimiento PR 0,79 y producción de 26 MWh/año, se cubre el 36 % de la demanda eléctrica anual de los equipos, permitiendo alcanzar la clase energética A del edificio completo.Resultado de la utilización de equipos DAIKIN de última generación:La combinación de estas medidas sitúa el consumo de energía primaria no renovable en 62,4 kWh/m²·año, un 32 % por debajo del límite CTE-HE 0 para usos terciarios ligeros en zona climática D3, y reduce las emisiones a 11,2 kg CO₂/m²·año. La instalación queda preparada para la monitorización continuada exigida por el RITE (IT 4.2)
Equipos instalados
Solución de climatización "Daikin Inside"- Sala principal restaurante: Rooftop 50ESS… con recuperador55,2 / 77,3n/a*R-32 (PCA 675)- Office / Sala lavado / Almacén: Split TXP35M9 / RXP35M3,5 / 4,07,7 / 4,6R-32- Local técnico: Split TXP25M9 / RXP25M2,5 / 3,06,9 / 4,35R-32descripción de localización y número de equipos en proyecto adjunto.

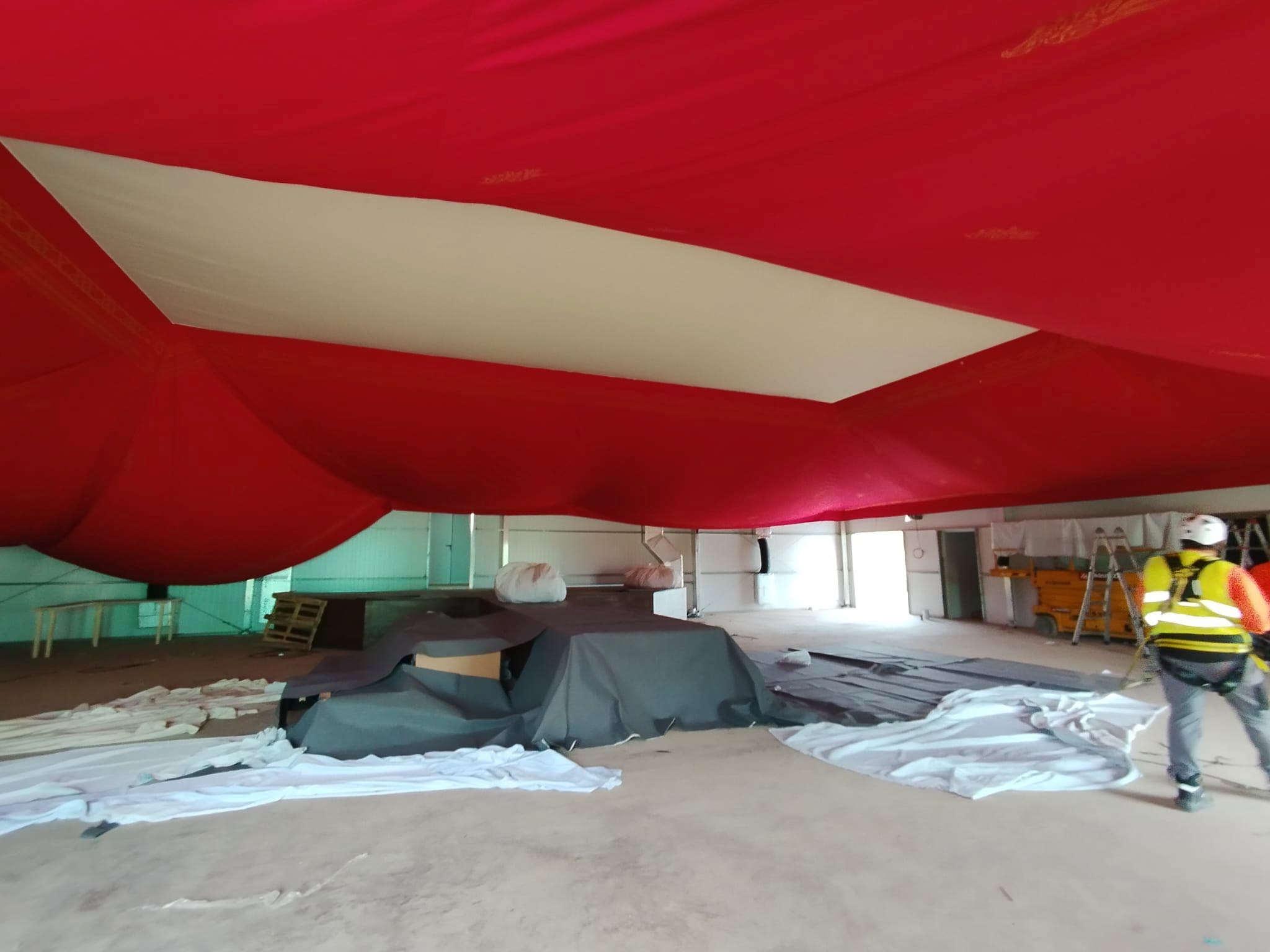

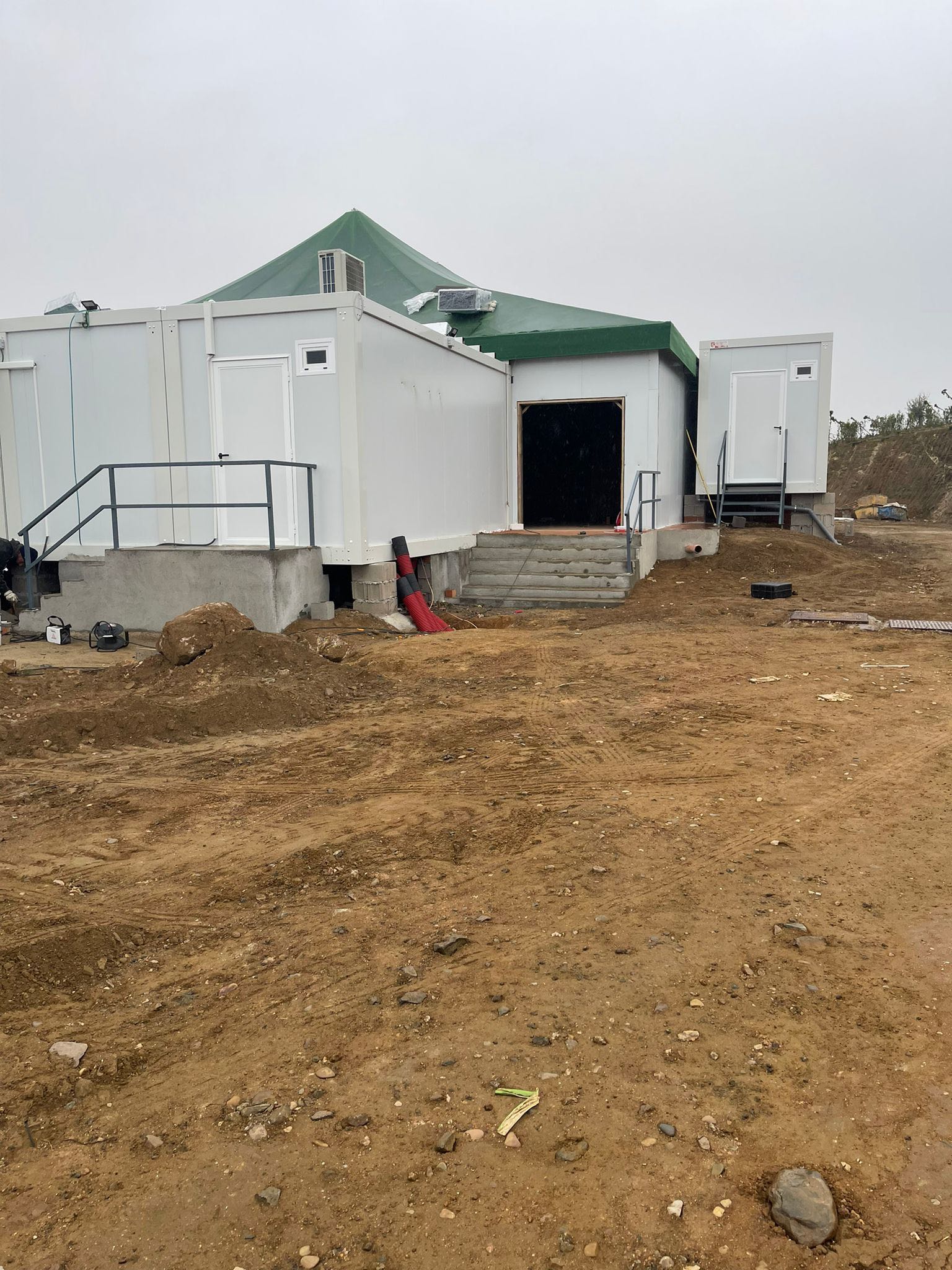

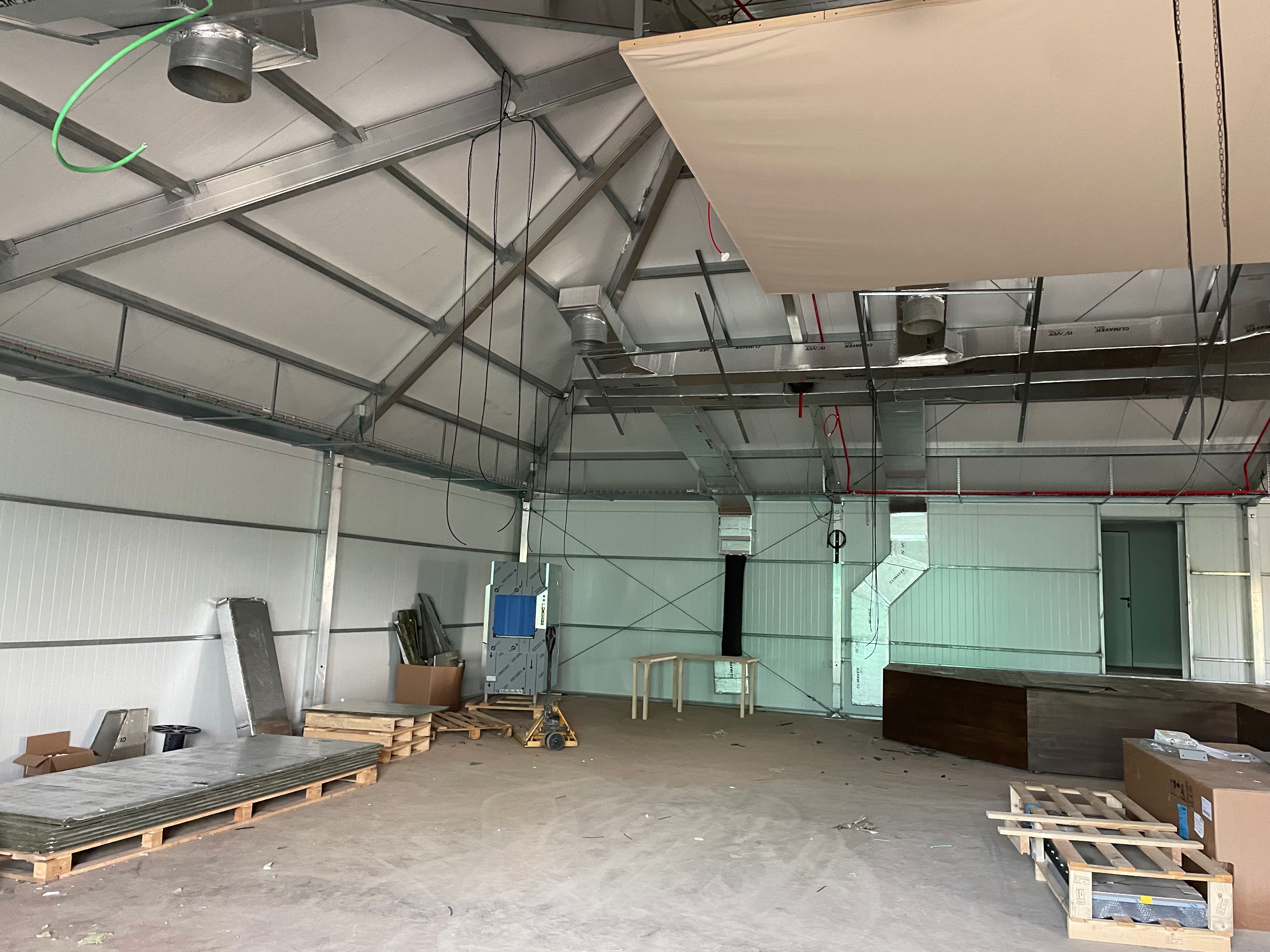

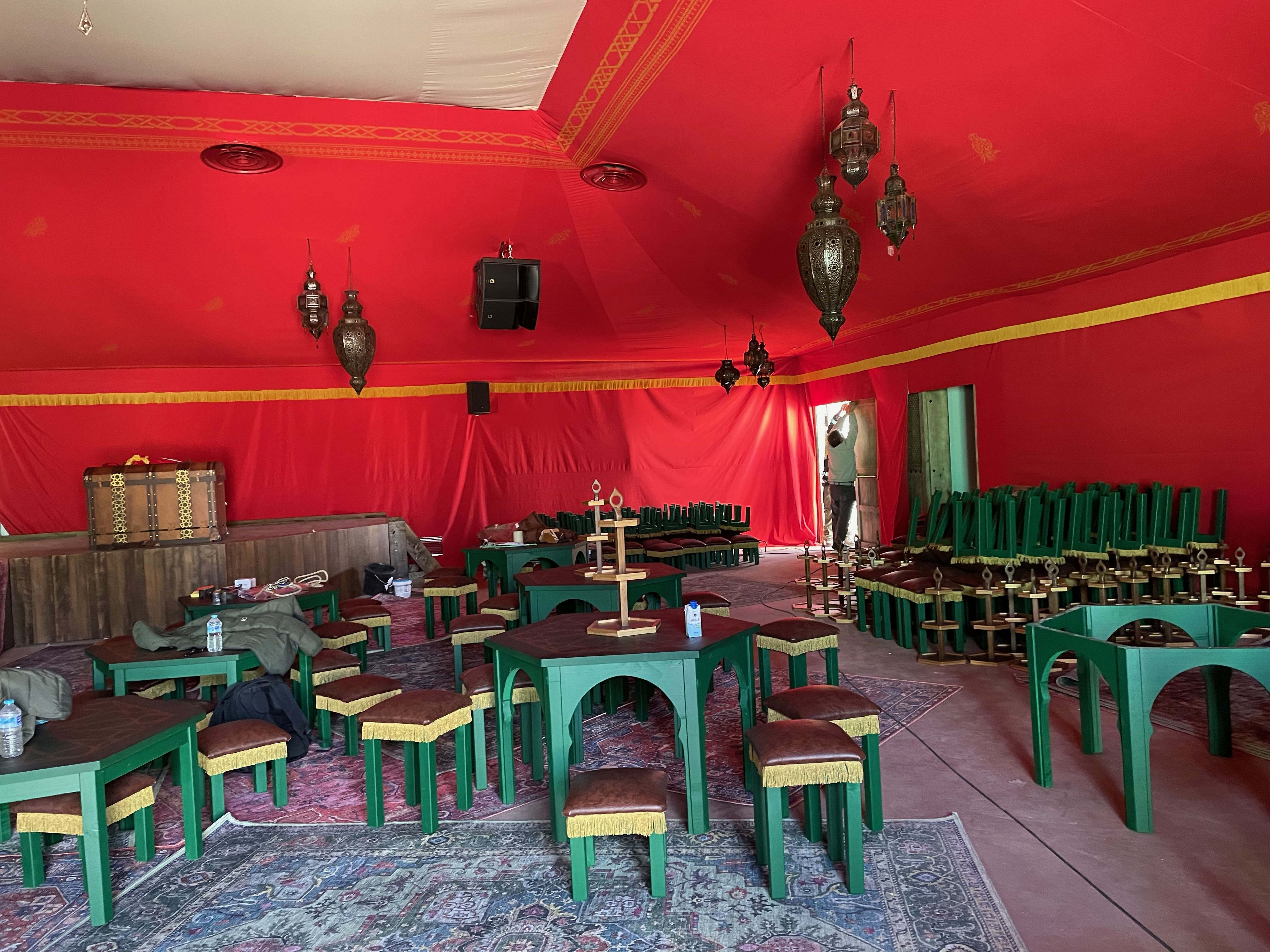

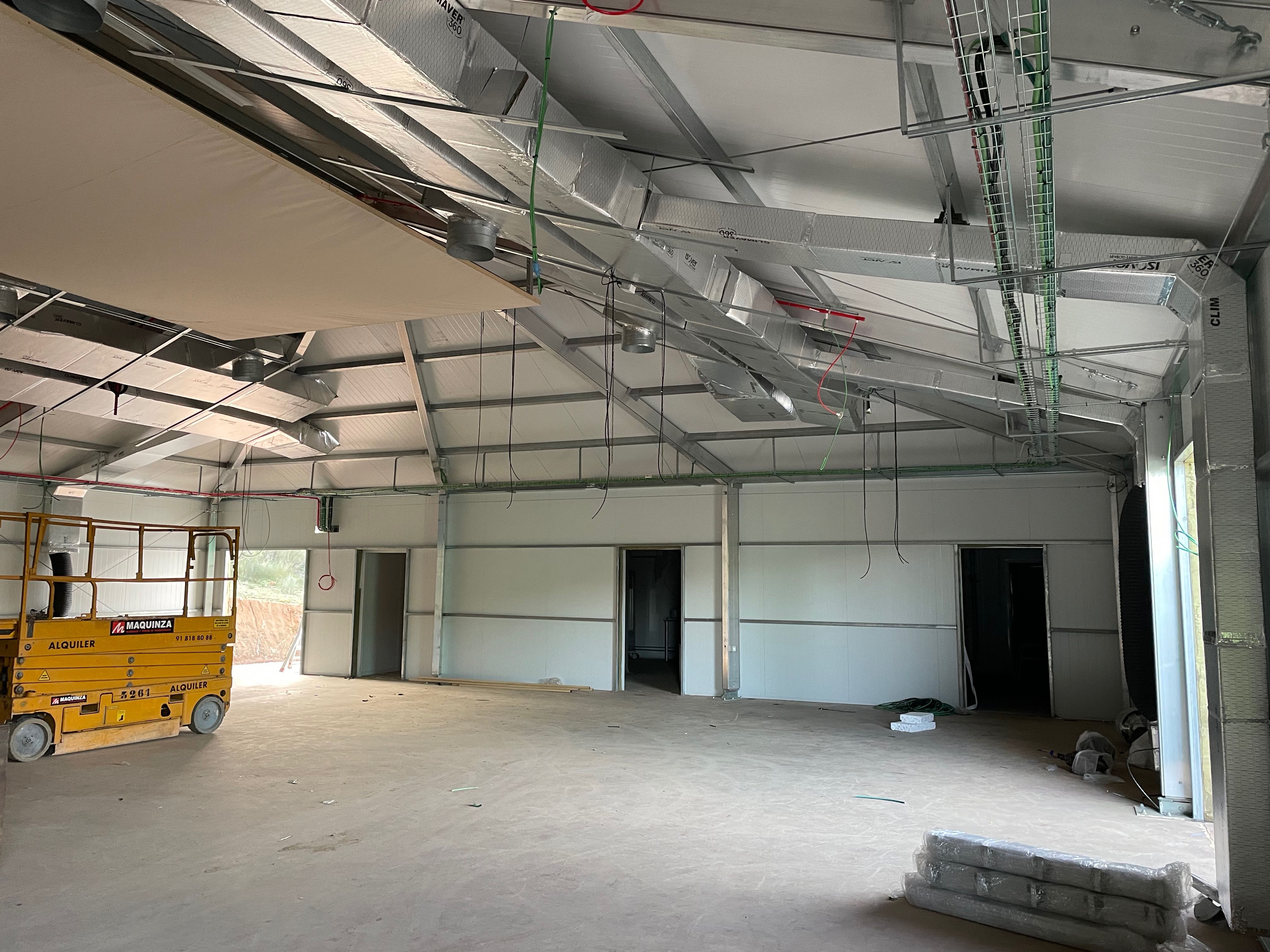

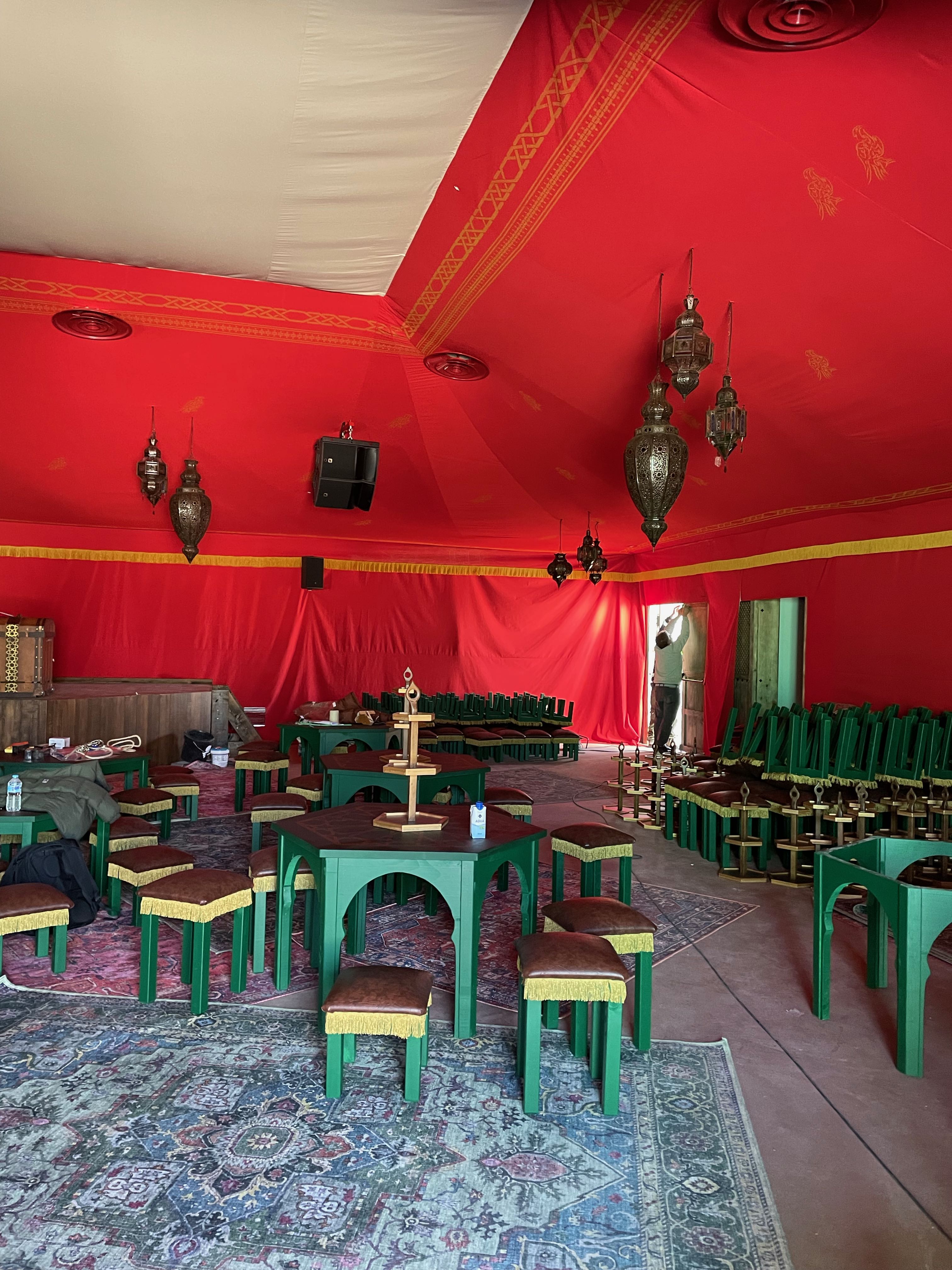

Fotos del proyecto
